Meißner Weg

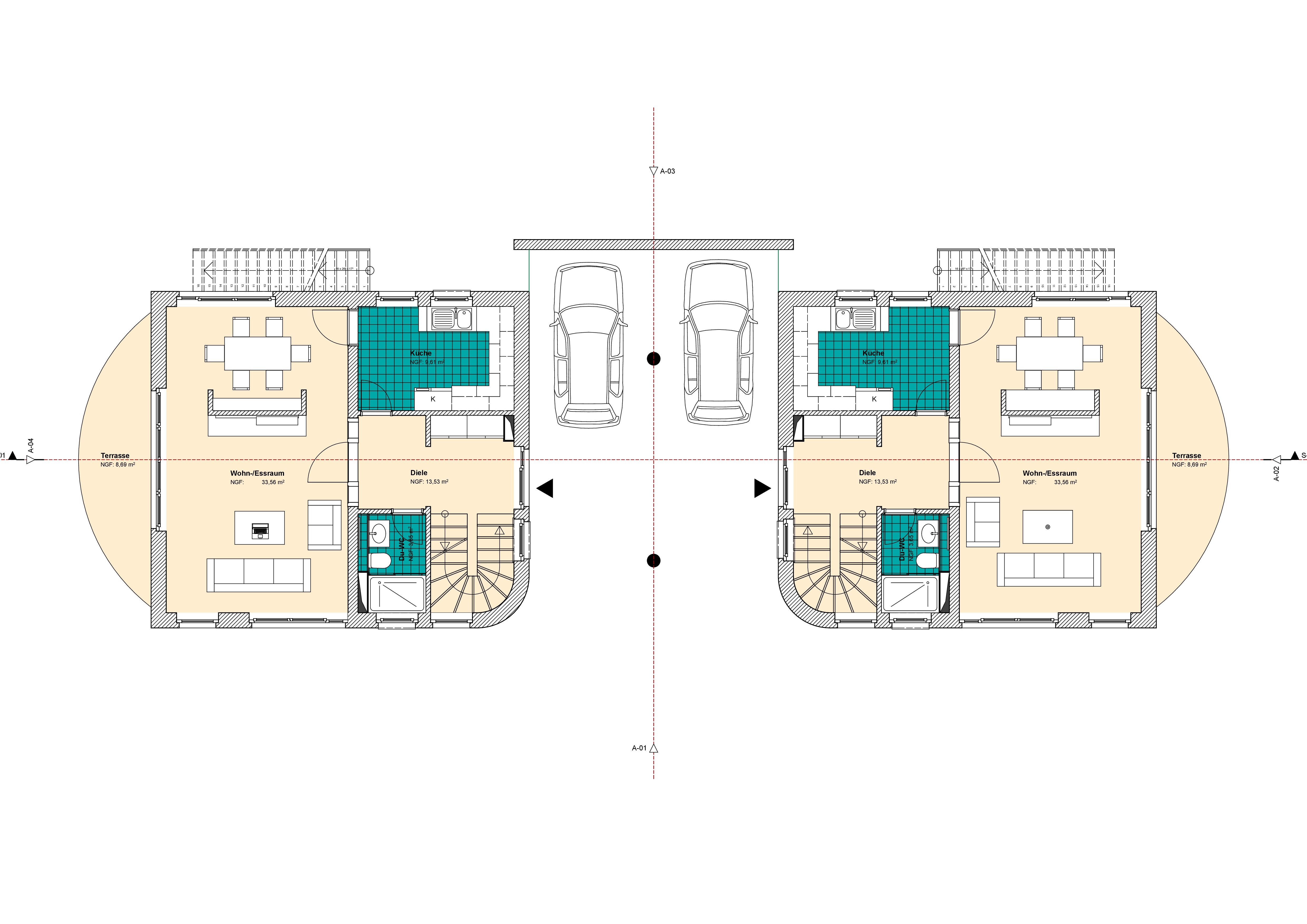

Erdgeschoss Jeweils zwei spiegelgleiche Gebäude umfassen den Wohn- und Wirtschaftsbereich. Der offene Carport ist mit dem Obergeschoss über eine Außentreppe verbunden.

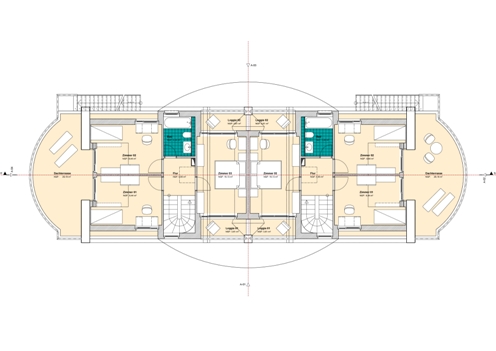

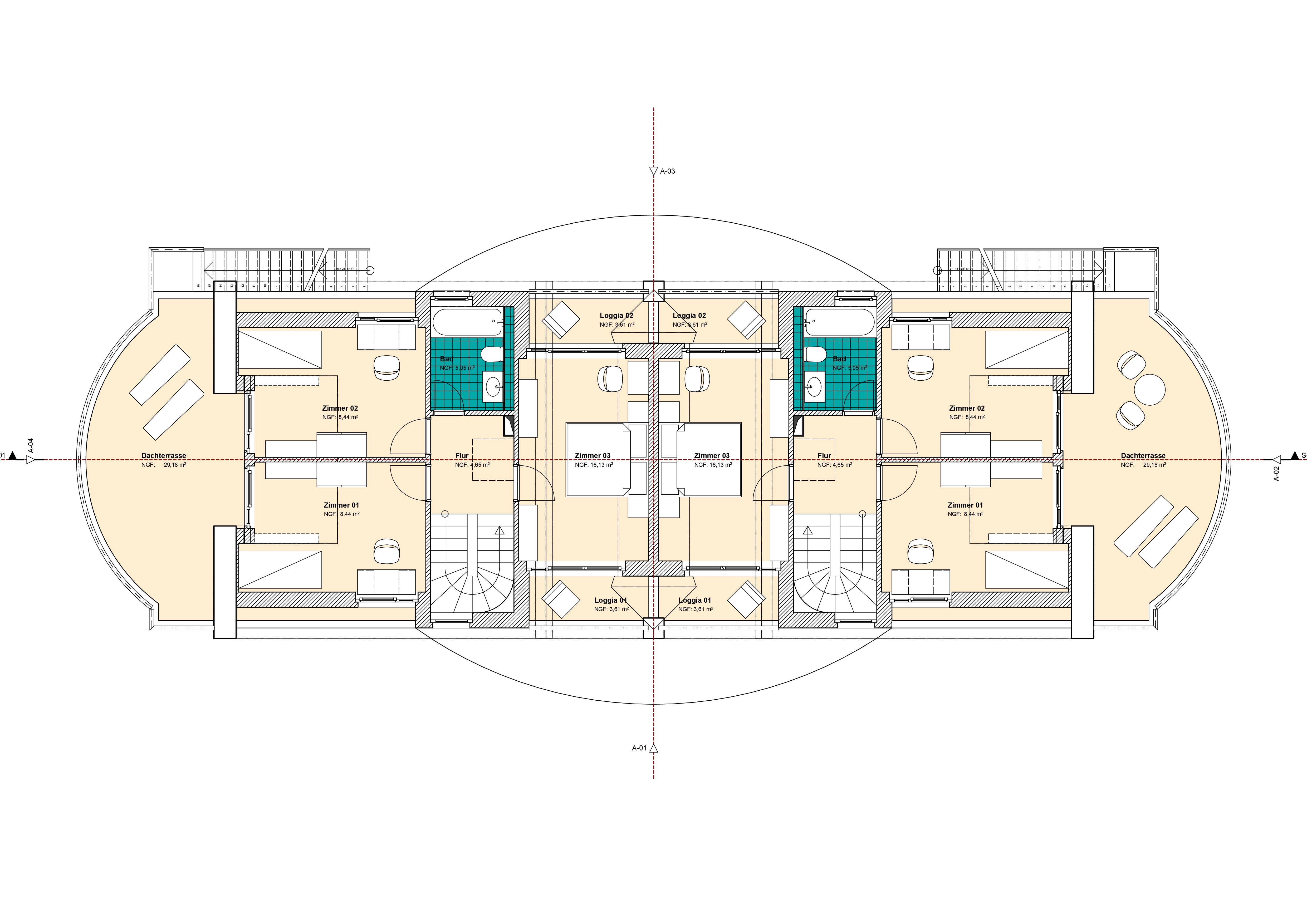

Dachgeschoss Die interne Treppe erschließt auf kurzem Weg das Dachgeschoss mit dem zentral gelegenen Bad, zwei Kinderzimmern und einem Elternschlafzimmer, die jeweils ihre eigenen Terrassen besitzen. Über eine Einschubtreppe wird der Spitzboden erreicht. Die Außentreppe an der großen Dachterrasse der Kinderzimmer führt zum Carport im Erdgeschoss.

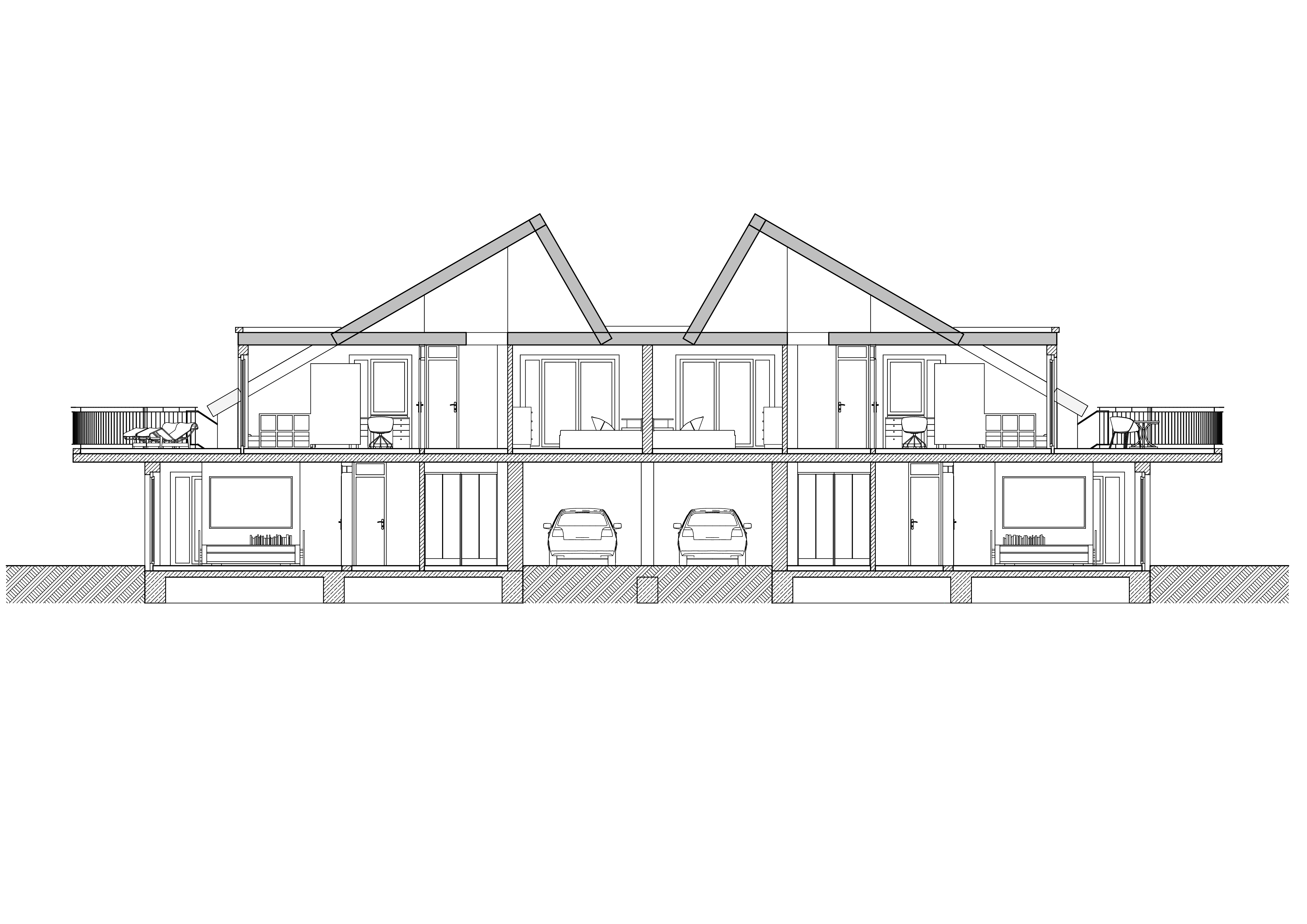

Schnitt Der offene Carport im Erdgeschoss wird vom Dachgeschoss überdeckt. Die konsequent durchlaufenden Dachgauben springen gemäß den Vorgaben an der Traufe zurück, hingegen die Dachterrassen elipsenförmig auskragen und so den sommerlichen Wäremschutz garantieren. Die aufgesetze Dachform lässt Platz für einen Abstellraum im Spitzboden. Die symetrische Anordnung vereinfacht die statischen Auflager der Sparren. Zur Außenseite wird ein Pfettendach und zur Gebäudemitte ein Sparrendach entstehen.

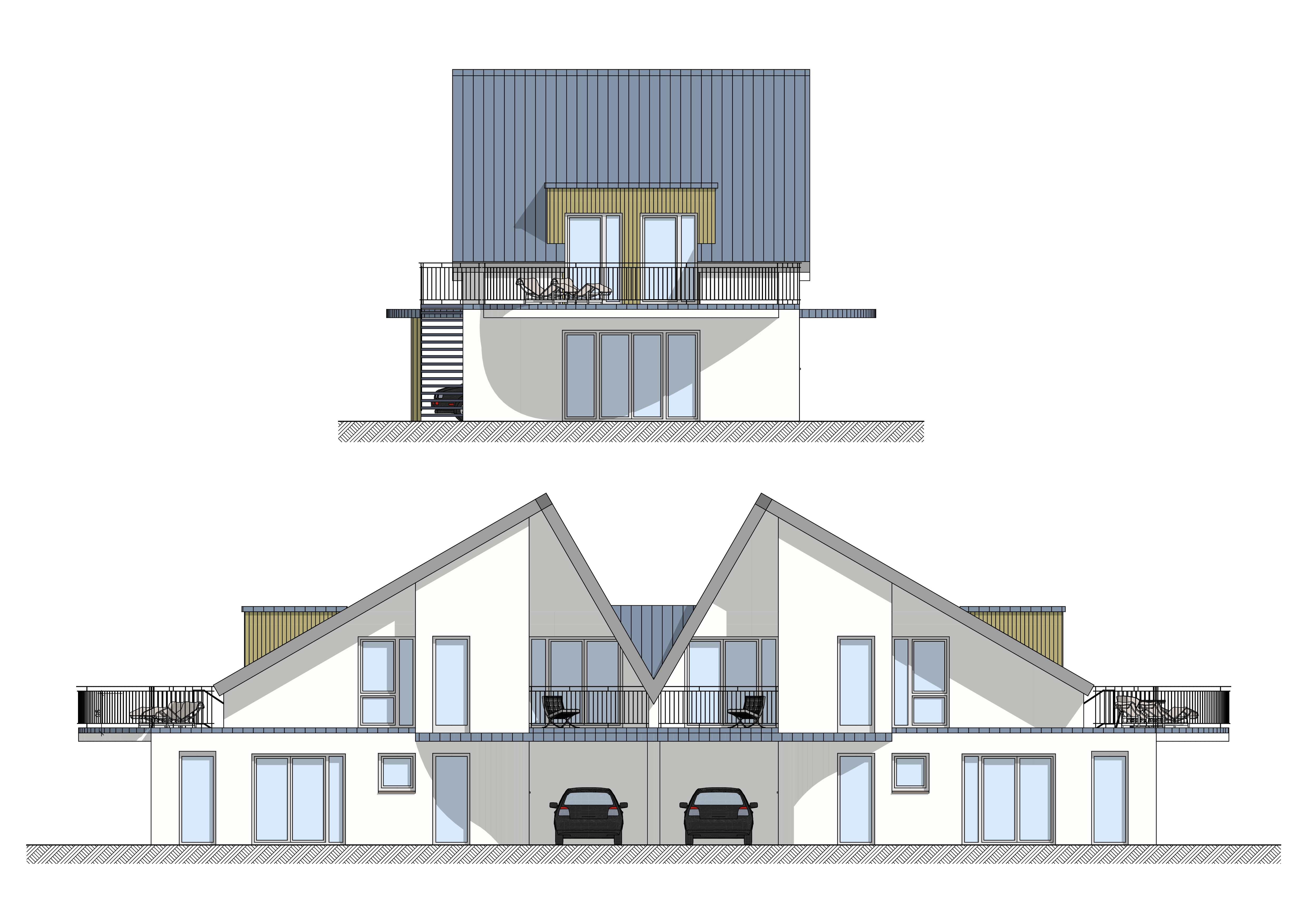

Anschicht A-01 und A-02 Die Relation der Dachgaube zur Dachhaut entspricht den baurechtlichen Vorgaben. Das Dachgeschoss springt im Wesentlichen um 50 cm gemäß den Vorschriften zurück.

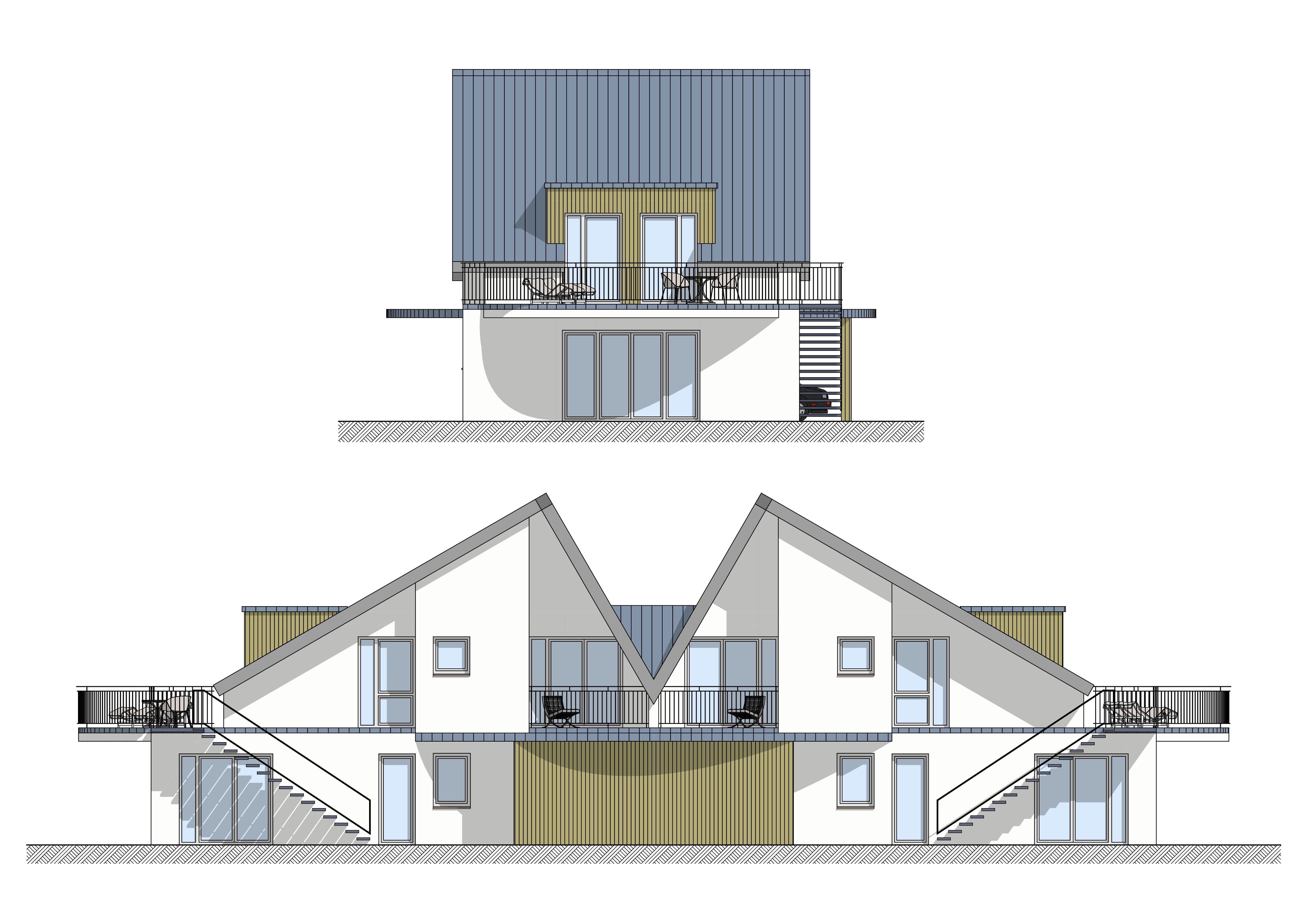

Ansicht A-03 und A-04 Die Außentreppe verbindet das Dachgeschoss mit dem Erdgeschoss. Gleichzeitig bildet sie eine Gegenlinie zur Dachform. Der Carport wird mit einer Holzständerwand zum Nachbargrundstück abgeschirmt. |
